一、引言
天然气管道是能源输送的"大动脉"，全球天然气管道总里程超过200万公里，中国天然气管道总里程也已突破12万公里，形成了"全国一张网"的管网格局。管道安全直接关系到能源供应保障、公共安全和环境保护。然而，管道建设年代跨度大、运行环境复杂（穿越河流、地震带、人口密集区）、第三方破坏和腐蚀隐患突出，使得管道事故风险始终存在。管道完整性管理（Pipeline Integrity Management, PIM）应运而生，成为保障管道全生命周期安全的系统化方法论。本文将从定义与法规依据、高后果区识别、风险评价方法、内检测与外检测技术、裂纹检测、修复技术、软件工具以及管理体系持续改进等方面，全面阐述天然气管道完整性管理的理论与实践。
二、管道完整性管理的定义与法规依据
2.1 定义与内涵
管道完整性管理是指通过对管道运行全过程的风险识别、评价、检测、修复和监控，将管道风险控制在可接受范围内，确保管道在设计寿命期内安全、可靠运行的系统性管理过程。其核心理念是：管道从设计、建设到运行、退役的全生命周期内，始终处于安全受控状态。
完整性管理的核心目标包括：
**安全目标**：预防管道泄漏和破裂事故
**环保目标**：减少天然气泄漏对环境的影响
**经济目标**：优化维修维护成本，延长管道寿命
**合规目标**：满足法律法规和标准规范要求
2.2 中国法规依据
中国的管道安全法规体系以《中华人民共和国石油天然气管道保护法》（2010年施行）为核心，配套实施条例和行业标准。关键法规和标准包括：
**《石油天然气管道保护法》**：明确管道企业主体责任、管道保护范围、禁止行为、高后果区管理要求
**GB 32167-2015《油气输送管道完整性管理规范》**：中国管道完整性管理的纲领性国家标准
**SY/T 6648-2016《油气管道完整性管理规范》**：行业层面的实施规范
**管道运行安全相关标准**：GB 50251（输气管道工程设计规范）、GB 50369（油气长输管道工程施工及验收规范）
2.3 国际法规与标准
国际上，美国的管道安全法规体系最为完善：
**PHMSA（管道与危险品安全管理局）**：美国运输部下属机构，负责管道安全监管。其核心法规包括49 CFR Part 192（天然气管道）和49 CFR Part 195（危险液体管道）
**API 1160**：美国石油学会标准，系统规定了管道完整性管理框架
**ASME B31.8S**：美国机械工程师学会标准，聚焦管道完整性管理的实施
**NACE SP0169**：埋地管道外腐蚀控制标准
欧洲管道完整性管理主要依据标准包括EN 1594（输气管道）和BS PD 8010等。
三、高后果区（HCAs）识别
高后果区（High Consequence Areas, HCA）是指管道泄漏后可能造成严重人员伤亡、财产损失或环境破坏的区域。HCA识别是管道完整性管理的起点，决定了风险评估和检测的优先级。
3.1 HCA分类
根据GB 32167-2015，高后果区分为以下类型：
**人口密集型HCA**：城市、城镇、村庄、学校、医院、商场等人员密集场所
**重要设施HCA**：交通枢纽、重要公共建筑、军事设施等
**环境敏感区HCA**：饮用水源地、自然保护区、生态红线区、江河湖泊等
**其他高后果HCA**：重要基础设施、易燃易爆场所等
3.2 识别方法
HCA识别通常采用缓冲区分析方法——以管道为中心，按一定宽度（通常为200m或300m）建立缓冲区，统计缓冲区内的人口数量、建筑物类型、环境敏感点等参数，依据评分标准确定HCA等级。
HCA识别应每三年进行一次复核评审，当管道周边环境发生显著变化时（如新建住宅区、工业园区等），应及时更新HCA识别结果。
四、风险评价方法
4.1 定性风险评价
定性风险评价主要依靠专家经验和判断，对管道的失效可能性和后果严重性进行分级评价。常用的方法包括：
**风险矩阵法**：将失效可能性分为1-5级，失效后果分为1-5级，建立5×5风险矩阵
**检查表法**：基于标准规范的检查表逐项评分
**半定量打分法**：如Kent评分法（肯特法），对管道的设计参数、腐蚀保护、运行历史、周边环境等因素分别赋分加权
Kent评分法是国内应用最广泛的半定量方法，涵盖第三方破坏、腐蚀、设计和操作、误操作四个维度的数十个评分因子。
4.2 半定量和定量风险评价（QRA）
半定量评价在定性基础上引入概率加权，对失效可能性进行数值化估算。API 1160推荐采用半定量评价方法筛选需要详细分析的高风险管段。
定量风险评价（QRA）则通过概率统计和后果计算对风险进行数值化评估。QRA涉及：
**失效概率计算**：基于历史数据、腐蚀速率模型、疲劳裂纹增长模型等
**失效后果分析**：泄漏扩散模拟、热辐射计算、爆炸超压分析、人员伤亡估算
**个人风险和社会风险**：建立F-N曲线，评估社会可接受风险水平
QRA需要大量准确的数据支持，通常仅用于HCA和极高风险管段的详细评估。
五、内检测技术
管道内检测（Inline Inspection, ILI）是管道完整性管理的核心技术手段，通过将智能检测器放入管道内，在介质的推动下运行，实时采集管道的几何形变和壁厚状态数据。
5.1 漏磁检测（MFL）
漏磁检测（Magnetic Flux Leakage, MFL）是目前应用最广泛的管道内检测技术。其原理是：对管壁施加饱和磁场，当管壁存在腐蚀缺陷（金属损失）时，磁力线会泄漏出管壁表面，通过检测泄漏的磁通量可判断缺陷的尺寸和位置。
MFL技术可检测金属损失型缺陷（均匀腐蚀、点蚀、划伤），检测精度可达壁厚的5-10%。轴向MFL标准型可检测通径40%以上范围的金属损失，横向MFL（TFI）则对轴向狭长缺陷更敏感。
5.2 超声检测（UT）
超声检测（Ultrasonic Testing, UT）通过向管壁发射超声脉冲，测量反射回波的时间差来确定壁厚。UT检测精度高（可达±0.1mm），可同时检测金属损失和分层缺陷，且不受壁厚饱和限制。
超声检测的局限性在于需要液体耦合（天然气管道常需要气液转换），且对表面的光洁度要求较高。电磁超声（EMAT）技术可在气体介质中工作，克服了常规UT的耦合限制。
5.3 电磁声波检测（EMAT）
电磁声波检测（Electromagnetic Acoustic Transducer, EMAT）是一项新兴的内检测技术，可在气体介质中直接激发超声波，无需液体耦合。EMAT对应力腐蚀裂纹（SCC）和疲劳裂纹的检测灵敏度高，是天然气管道裂纹检测的重要技术手段。
六、外检测技术
外检测是从管道外部对防腐层和管体进行检测，主要针对埋地管道的腐蚀防护系统。
6.1 直流电位梯度法（DCVG）
DCVG（Direct Current Voltage Gradient）通过向管道施加直流电流，在地表测量电位梯度，精确定位防腐层破损点。DCVG可检测到微小的涂层缺陷，定位精度可达±1m，且不受深埋管道限制。
6.2 密间距电位测量（CIPS）
CIPS（Close Interval Potential Survey）通过在管道上方等间距测量管地电位，评估阴极保护系统的有效性。CIPS可识别阴极保护不足或过保护的区域，为防腐系统调整提供依据。
6.3 交流电压梯度法（ACVG）
ACVG（Alternating Current Voltage Gradient）利用交流信号检测防腐层缺陷，适用于快速、大范围的防腐层普查。ACVG与DCVG结合使用，可同时获得防腐层缺陷定位和腐蚀活性判断信息。
七、裂纹检测与应力腐蚀开裂（SCC）
应力腐蚀开裂（Stress Corrosion Cracking, SCC）是天然气管道最具危害性的失效模式之一。SCC在拉应力、腐蚀环境和敏感材料的共同作用下发生，裂纹以穿晶或沿晶形式扩展，最终导致管道突然破裂，几乎没有泄漏预兆。
SCC的检测与防控措施：
使用EMAT和UT裂纹检测器进行周期性内检测
开挖验证和外检测（磁粉检测、渗透检测、超声相控阵）
控制管输温度低于SCC敏感温度区间（SCC高发温度区间为40-60°C）
优化阴极保护电位，避免过保护导致的氢致开裂
在高风险管段实施套管或换管措施
八、修复技术
当检测发现管道缺陷超出安全运行阈值时，需要及时实施修复。修复技术的选择取决于缺陷类型、严重程度和运行条件。
8.1 套筒修复
A型套筒：用于非承压修复，修复轻微的机械损伤或腐蚀，不恢复管道强度。
B型套筒：用于全承压修复，套筒与管道通过环向角焊缝连接，可恢复管道完整的承压能力。B型套筒广泛应用于腐蚀缺陷和裂纹的修复。
复合材料修复：采用碳纤维或玻璃纤维增强复合材料包裹在缺陷部位，固化后恢复管道强度。复合材料修复具有施工便捷、无需动火、成本较低的优点，适用于非永久性修复。
8.2 打磨与换管
打磨修复：适用于表面缺陷和浅层裂纹，通过打磨去除缺陷，控制打磨深度在壁厚安全余量范围内。
换管修复：当缺陷严重到无法通过套筒或打磨修复时，须进行换管处理。换管涉及停输、放空、切割、焊接、检测和恢复供气的完整流程，是修复等级最高的方式。
8.3 其他修复技术
**夹具堵漏**：用于临时或紧急堵漏
**冷焊/钢带紧固**：适用于低压管道的快速修复
**机械连接器**：用于更换管段的快速连接
九、管道风险评估软件
9.1 PIRAMID
PIRAMID（Pipeline Risk Assessment and Management Information Database）是国际知名的管道风险评估软件，基于API 1160框架开发。PIRAMID整合了管道设计参数、检测数据、运行历史和环境信息，能够进行定量和半定量风险分析，支持风险排序和维修决策优化。
9.2 Transit
Transit软件专注于管道输送工艺模拟和泄漏检测。其风险评估模块可模拟管道在稳态和瞬态工况下的运行状态，预测水击、超压和泄漏风险。
9.3 国内软件平台
中国近年来在管道完整性管理软件方面也取得了显著进展：
**中石油管道完整性管理平台**：集成数据管理、风险评价、检测评价、维修决策和应急管理功能
**管道大数据分析平台**：利用机器学习和数据挖掘技术，基于历史检测数据预测腐蚀速率和剩余寿命
十、管理体系持续改进
管道完整性管理不是一次性的评估活动，而是持续改进的循环过程。著名的Deming循环（PDCA）是完整性管理体系的核心运行机制：
**Plan（策划）**：制定完整性管理目标、识别HCA、进行风险评价、制定检测和维修计划
**Do（实施）**：执行内检测和直接检测、实施维修和防护措施、运行风险监控系统
**Check（检查）**：检测数据分析、维修效果评估、管理绩效评价、合规性审计
**Act（改进）**：识别管理短板、修订标准和程序、更新技术方案、持续优化管理效能
完整的PDCA循环周期通常为3-5年，每个循环应提出明确的改进指标和提升目标。随着管道运行年限的增加，完整性管理的关注重点应从建设期的施工缺陷识别，逐步转向运行期的腐蚀和疲劳裂纹管理。
十一、结语
管道完整性管理是天然气管道安全运行的基石。从HCA识别到风险评估，从内检测到修复技术，从软件工具到体系改进，完整性管理覆盖了管道全生命周期的各个环节。随着监测技术（光纤传感、无人机巡线、卫星InSAR）、数据分析技术（大数据、人工智能）和修复技术（复合材料、机器人修复）的不断进步，管道完整性管理正迈向更加智能化、精准化和预防化的方向。但技术的进步不能替代管理的责任——唯有将完整性管理的理念深植于企业文化和日常运营中，才能真正实现管道"本质安全"的目标。
参考文献：
1. GB 32167-2015 油气输送管道完整性管理规范
2. API 1160 - Managing System Integrity for Hazardous Liquid Pipelines
3. ASME B31.8S - Managing System Integrity of Gas Pipelines
4. PHMSA 49 CFR Part 192 - Transportation of Natural and Other Gas by Pipeline
5. NACE SP0169 - Control of External Corrosion on Underground or Submerged Metallic Piping Systems
6. SY/T 6648-2016 油气管道完整性管理规范
————————————————————————————————————————
相关数据图表

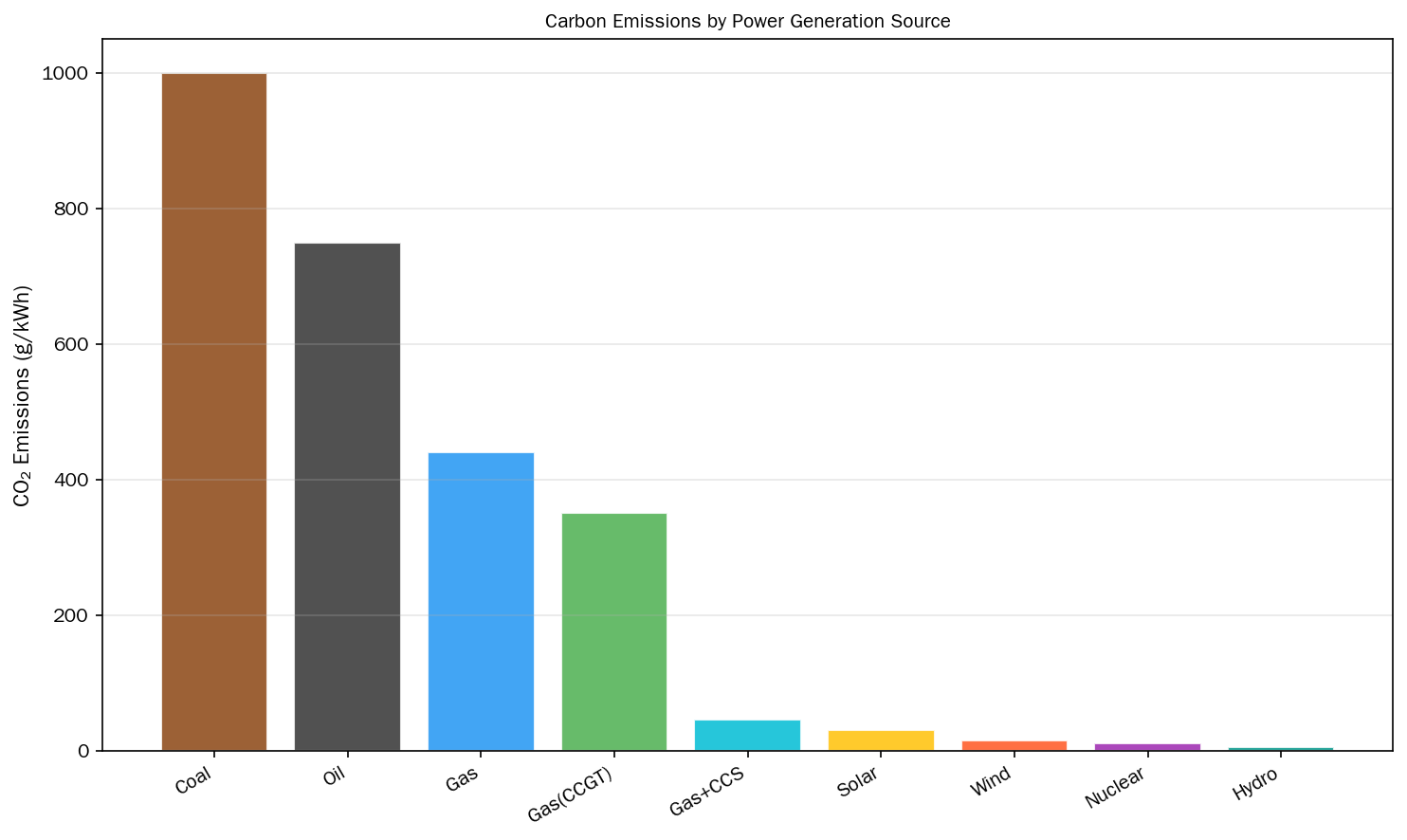

图：相关数据可视化
