一、液化工厂总体布局与工艺流程
大型LNG液化工厂是将天然气从气态转化为液态（-162°C）的核心工业设施，通常建在天然气资源丰富的产地附近，单线产能从200万吨/年到近800万吨/年不等。典型的大型液化工厂布局沿工艺流程展开，分区明确：
净化区（Gas Treatment）：原料天然气首先进入净化单元，脱除酸性气体（CO₂、H₂S）、水分、汞、重烃和氦气等杂质。关键设备包括胺液吸收塔（脱CO₂/H₂S）、分子筛脱水塔、汞吸附塔和重烃分离塔。如果上游气源中含有较高比例的N₂，还需增设氮气脱除单元。净化标准极为严格：CO₂含量需降至50ppm以下（防止冷箱内结冰堵塞），H₂O含量低于1ppm，汞含量低于0.01μg/Nm³。
液化区（Liquefaction）：净化的天然气进入液化冷箱，在一系列换热器和分离罐中逐级冷却至约-162°C，实现液化。液化区是工厂的"心脏"，由大型冷箱（Main Cryogenic Heat Exchanger, MCHE）、制冷压缩机、制冷剂循环系统和相关管道阀门组成。热工学上，液化过程需要约0.35-0.40kWh/kg的能耗（含制冷压缩功）。
分馏区（Fractionation）：液化后的LNG进入分馏塔，根据终端用户需求分离为C1（甲烷）、C2（乙烷）、C3（丙烷）、C4（丁烷）及C5+（天然汽油）组分。乙烷和丙烷可作为制冷剂循环使用，或作为化工原料售出。LNG产品中的热值（Wobbe指数）可通过调节C2/C3含量进行精准控制。
储罐区（Storage）：液化后的LNG进入大型低温储罐储存，容量通常在16-20万立方米/台。储罐采用全容式（Full Containment）设计：内罐为9%镍钢（承受-162°C低温），外罐为预应力钢筋混凝土（提供二次防护和隔热），罐顶为钢制穹顶。储罐蒸发率（BOR）设计值为0.05-0.08%/天。
装船码头（Loading Terminal）：LNG通过低温装船管线（使用316L不锈钢或9%镍钢，真空粉末绝热或聚氨酯泡沫绝热）输送至LNG船。单台装船臂的输送能力约4000-6000m³/h。大型LNG装卸站通常配置4-6台装船臂。
二、大型冷箱技术：LNG液化的核心设备
大型冷箱（MCHE，也称绕管式换热器或Spiral Wound Heat Exchanger）是LNG液化工厂中最关键的热交换设备。其核心结构为：多根不同直径的换热管以螺旋方式缠绕在中心芯管上，管束置于圆柱形壳体中。制冷剂在壳侧流动并相变蒸发吸热，天然气在管侧流动并被冷却液化。
技术特点：MCHE的换热面积极大（单台可达10万平方米以上），能够在紧凑空间中实现极高的传热效率（对数平均温差仅约2-3°C）。螺旋缠绕结构可有效补偿热应力——从入口温度（约30°C）到出口温度（-162°C），温差近200°C，材料的热胀冷缩必须通过结构设计吸收。
全球供应商：MCHE市场由两家公司垄断——美国Air Products（APCI，其C3-MR丙烷预冷混合制冷剂工艺的MCHE）和德国Linde（与BHP合作开发的SMR单级混合制冷剂工艺的MCHE）。Air Products的MCHE制造工厂位于马里兰州威尔克克斯港，单个冷箱制造成本超过1亿美元，交货周期约24-30个月。Linde的冷箱产自德国慕尼黑工厂。近年来，中国的一些工程公司（如中集来福士、博迈科等）也在尝试MCHE国产化，但尚未实现大型商业化应用。
冷箱运行可靠性：MCHE的设计寿命通常为30年，在正常运行条件下的可用率可超过99%。主要的故障模式包括：制冷剂分布不均导致局部过热/过冷、水分或CO₂冻结堵塞换热通道、管道接头疲劳开裂、壳侧两相流振动导致管束磨损。因此，冷箱上游的净化质量控制（尤其是脱水和脱CO₂深度）直接决定液化装置的长周期运行可靠性。
三、压缩机驱动方案对比
液化制冷循环需要功率巨大的压缩机，典型800万吨/年生产线的主制冷压缩机功率约100-150MW。驱动方案的选择直接决定了工厂的能耗效率、排放水平和运营灵活性。
燃气轮机驱动：这是全球绝大多数LNG项目采用的主流方案。燃气轮机燃料来自天然气，排出的废气经余热回收后可发电或供热（实现热电联产）。主流机型包括GE的Frame 7/9系列、Siemens SGT-700/800和Mitsubishi的MF系列。燃气轮机的热效率约30-40%，利用余热回收后全厂综合热效率可达50-55%。
蒸汽轮机驱动：在早期LNG项目（如文莱、印尼Bontang、阿尔及利亚的早期工厂）中广泛应用。蒸汽轮机使用燃气轮机余热锅炉或专用锅炉产生的蒸汽。优点是可靠性极高、转速灵活可调、可适应宽功率范围；缺点是热效率低于燃气轮机、系统复杂度和占用空间大、建设和维护成本高。
电动机驱动：随着电网基础设施的完善和环保要求的提高，电动机驱动方案逐步受到关注。其优势包括零现场排放（适合电力来自可再生能源或低碳电网的"绿色LNG"项目）、高效率和转速精度、低维护成本。目前俄罗斯Arctic LNG 2项目（受制裁影响供电方案受限）和部分美国小型液化项目采用了电动机驱动。主要挑战是大型中/高速电机（通常需变速变频驱动VFD驱动）及配套电气设备的造价较高，且对电网供电稳定性高度依赖。
在实际项目中，混合驱动方案也常见：核心制冷压缩机使用燃气轮机驱动，配套的再液化压缩机、冷却水泵等则使用电动机驱动。
四、制冷压缩机与阀门选材
压缩机选型：制冷压缩机属于大型多级离心式压缩机（极少数小型项目中用轴流式）。制造厂家以德国MAN Energy Solutions、日本三菱重工MHPS、美国GE（现Baker Hughes）和意大利Nuovo Pignone（Baker Hughes旗下）为主。一台大型丙烷预冷压缩机的吸气量可达30万m³/h，排气压力约4bar；混合制冷剂压缩机则要求更高，压比可达8-10。
低温材料：LNG液化工厂的阀门和管道材料选择与操作温度密切相关：
**碳钢**（如A106/A333 Gr.6）：适用于-45°C以上工况，用于原料气处理、丙烷预冷系统、润滑油及冷却水系统。
**低温碳钢**（LTCS，如A333 Gr.3）：适用于-100°C以上工况，用于乙烯和部分混合制冷剂系统。
**3.5%镍钢**（A203 Gr.D/E）：适用于-100°C以下至-150°C，在部分早期项目中被应用。
**9%镍钢**（A553 Type I/A333 Gr.8）：适用于-196°C，广泛用于LNG储罐、LNG管道和大口径低温阀门。
**奥氏体不锈钢**（304L/316L）：适用于-196°C以上所有低温工况，具有优异的低温韧性和抗腐蚀性，广泛用于LNG管道、冷箱内部管路和仪表管路。316L中含钼，对酸性介质的耐腐蚀性优于304L。
**殷钢（Invar）**：含36%Ni的铁镍合金，具有极低的热膨胀系数（CTE约1.2×10⁻⁶/K），用于薄膜型LNG液货舱的次层薄膜。
**铝合金**（5083）：用于Moss球罐型液货舱和一些低温管道的翅片换热器。
低温阀门的密封设计至关重要。LNG工况下密封材料通常选用聚三氟氯乙烯（PCTFE）或增强聚四氟乙烯（R-PTFE），阀杆密封使用双重填料密封+注脂密封。阀门类型以低温球阀、低温截止阀和低温止回阀为主，紧急切断阀（ESD阀）需满足防火和低泄漏认证（ISO 15848-1 Class B）。
五、工厂可靠性：追求>95%的可用率
大型LNG液化工厂的可靠性——用可用率（On-stream Availability/Production Availability）衡量——是项目经济性的核心参数。对于一座总投资超过300亿美元的巨型项目（如卡塔尔North Field East），可用率每下降1个百分点，年营收损失可达数亿美元。行业领先的LNG工厂可用率目标为95-97%，实际运营中行业平均可用率约92-94%。
影响可用率的主要因素包括：
净化系统堵塞：胺液降解产物堵塞塔盘、分子筛粉化导致床层压降增加、汞吸附剂饱和穿透、CO₂冻结堵塞冷箱通道等，是最常见的停机和减产原因。
制冷压缩机故障：压缩机干气密封泄漏、转子不平衡（结垢或冲蚀）、轴承温度高、润滑油系统故障等，是导致非计划停机的第二大原因。
冷箱结垢/冻堵：即使净化系统设计完善，微量水和CO₂经长期累積仍可能在冷箱低温区冻结。Air Products的C3-MR工艺设计中最冷部分温度约-160°C，一旦出现冻堵，通常需要停车升温融化，耗时3-7天。
电气和仪表系统故障：大型压缩机组的VFD、UPS和DCS/ESD系统故障可能导致全厂停车。
为提升可靠性，运营方普遍实施：预防性维护计划（基于设备状态监测的预测性维护）、关键设备冗余配置（如多台压缩机并联、备用干气密封模块）、冷箱在线清洗技术和备品备件集中管理。
六、全球主要LNG项目纵览
卡塔尔North Field East（NFE）：全球最大的单一LNG扩建项目，总投资约300亿美元，2024-2026年分阶段投产。NFE将建设6条巨型生产线（单线约800万吨/年，采用Air Products C3-MR工艺），新增产能约4800万吨/年。加上North Field South（NFS约1600万吨/年），卡塔尔到2027年总产能将达到1.26亿吨/年。项目使用GE的Frame 9燃气轮机和Baker Hughes的压缩机。储罐采用全容式混凝土预应力罐，单罐容量达20万m³。
俄罗斯Arctic LNG 2：诺瓦泰克公司在Gydan半岛的北极项目，规划3条线（单线660万吨/年，合计约1980万吨/年），采用Linde的SMR工艺和电动机驱动方案（利用北极地区天然气发电）。首条线于2024年投产，但受美国/欧盟制裁影响，项目融资冻结、LNG运输船短缺、股权持有人变更（道达尔等退出），运营前景严峻。
美国Freeport LNG：位于得克萨斯州奎塔纳岛，3条生产线（每条约500万吨/年），采用Air Products的C3-MR工艺和Siemens SGT-700燃气轮机。2022年6月因火灾事故停产近9个月，2023年3月恢复运营，停产事件凸显了工厂安全管理和维修保障的重要性。
澳大利亚Gorgon LNG：雪佛龙运营的巨型项目（3条线，合计1560万吨/年），位于西澳大利亚巴罗岛。使用Air Products的C3-MR/SMR混合工艺，配套全球最大的CO₂注入项目（将气田中采出的约90%的CO₂回注到深部盐水层）。该项目投产后面临CO₂注入系统不稳定、液化单元产能不足等问题，实际产量长期低于设计产能约20%。
中国唐山LNG接收站：虽然不是液化工厂，但中国正在推进多个大型LNG接收站和储运设施的建设，为进口LNG提供接收、储存和气化能力。同时，在南海和青海等气田，中国也在建设中小型液化装置和氦气提取设施，逐步形成覆盖进口和自产的全链条LNG工业体系。
————————————————————————————————————————
相关数据图表

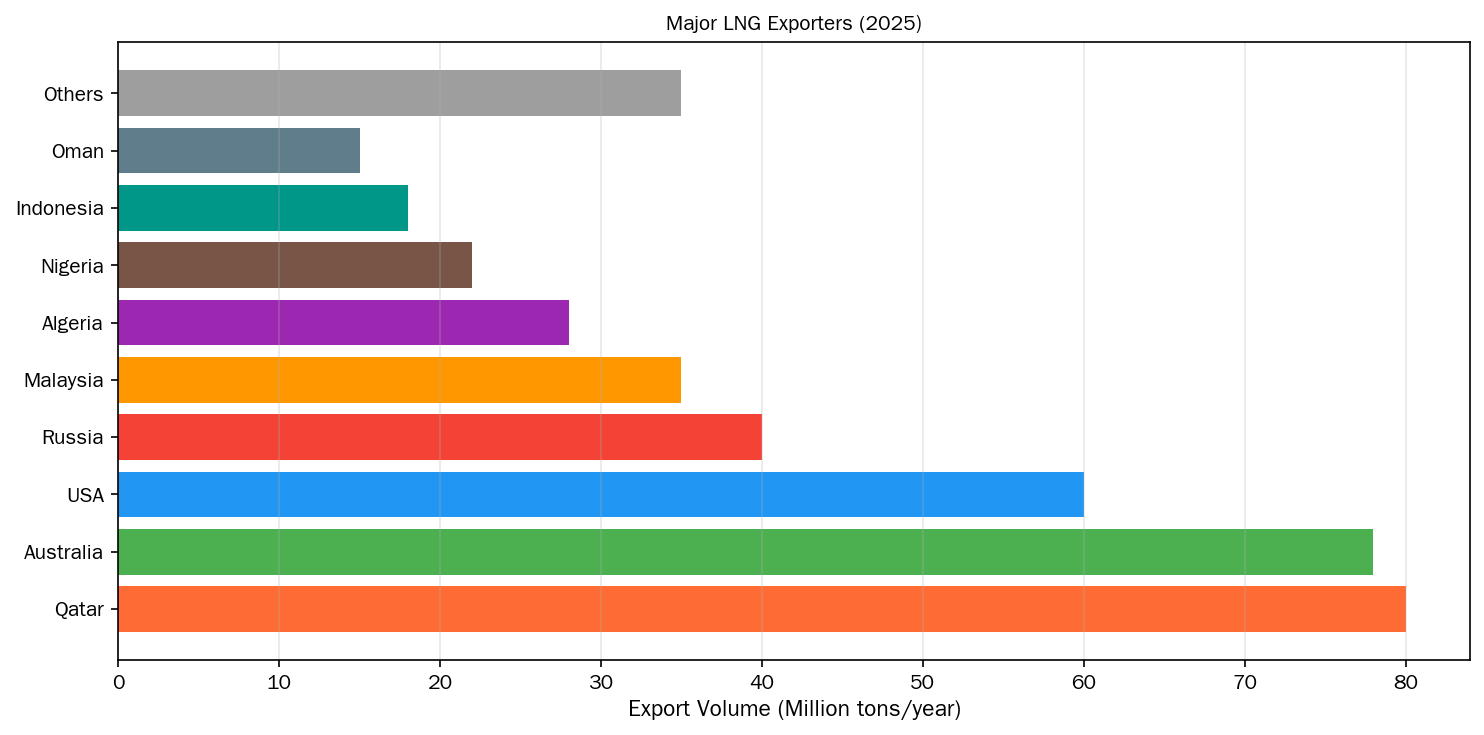

图：相关数据可视化
