一、引言
天然气水合物（Natural Gas Hydrate, NGH），俗称"可燃冰"，是由天然气（主要为甲烷）和水分子在低温高压条件下形成的类冰状笼形结晶化合物。1m³天然气水合物在标准条件下可释放164~180m³的甲烷气体，能量密度是常规天然气的2~5倍。全球天然气水合物资源量估计约为2.1×10¹⁶m³（即2.1万万亿m³），相当于已知常规化石能源碳总量的两倍以上，被认为是21世纪最具潜力的接替能源之一。
自20世纪60年代在西西伯利亚麦索亚哈气田首次发现自然产出的天然气水合物以来，全球已有30多个国家和地区开展了天然气水合物的调查研究。进入21世纪，美国、日本、加拿大、中国、韩国、印度等国家相继启动了国家级天然气水合物研发计划，试采技术取得重要进展。本文从水合物结构、温压条件、资源分布、试采技术和环境影响等方面系统梳理天然气水合物的研究进展。
二、天然气水合物的结构与物理化学性质
2.1 晶体结构类型
根据气体分子尺寸和笼形结构的不同，天然气水合物主要分为三种晶体结构类型：
| 结构类型 | 晶系 | 晶胞参数（Å） | 笼形类型 | 理想化学式 | 气体分子直径范围（Å） |
|---------|------|-------------|---------|-----------|-------------------|
| Ⅰ型（sI） | 立方 | 12.03 | 小笼5¹²（20面体）×2 + 大笼5¹²6²（14面体）×6 | 6CH₄·46H₂O | 4.2~5.8 |
| Ⅱ型（sII） | 立方 | 17.31 | 小笼5¹²×16 + 大笼5¹²6⁴×8 | 8CH₄·136H₂O | 5.8~6.6 |
| Ⅱ型（sH） | 六方 | a=12.0, c=10.0 | 小笼5¹²×3 + 中笼4³5⁶6³×2 + 大笼5¹²6⁸×1 | - | 6.6~7.2 |
**Ⅰ型水合物**：最常见，由甲烷（CH₄）和乙烷（C₂H₆）等小分子气体形成，是海洋和永久冻土区天然气水合物的主要结构类型
**Ⅱ型水合物**：由丙烷（C₃H₈）和异丁烷（i-C₄H₁₀）等较大分子气体形成，常见于油气田伴生环境
**Ⅱ型水合物**：由大于6.6Å的分子（如环戊烷、甲基环己烷）在辅助气体（如CH₄）存在下形成，在自然界较少见
2.2 物理化学性质
天然气水合物的关键物理化学性质包括：
**密度**：约0.91g/cm³（略轻于水），在海水中处于浮力状态
**热导率**：约0.5W/(m·K)，仅为冰的1/5，是良好的热绝缘体
**比热容**：约2.0J/(g·K)，与冰相近
**声波速度**：纵波速度约3300m/s，横波速度约1700m/s，高于水饱和沉积物
**相变潜热**：约430kJ/kg（分解热），是冰融化热（334kJ/kg）的1.29倍
这些物性特征使天然气水合物在地球物理勘探（如地震BSR）和热力学模拟中具有独特的可识别性。
三、天然气水合物的温压形成条件与分布
3.1 形成条件
天然气水合物的形成需要同时满足以下四个条件：
1. **低温条件**：温度通常低于10°C（海域）或0°C（冻土区），随压力升高允许温度略有升高
2. **高压条件**：压力通常高于3~5MPa，水深>300m的海域或冻土层厚度>200m的陆地可满足条件
3. **充足气源**：丰富的甲烷来源（生物成因或热成因）
4. **有效储集空间**：具有足够孔隙度的沉积物或裂隙系统
天然气水合物的相平衡曲线决定了其稳定存在的温压范围：
**海域**：海底温度2~4°C，水深500~3000m时，水合物稳定带厚度可达200~800m
**冻土区**：地表温度−5~−15°C，地温梯度3~5°C/100m时，水合物稳定带深度范围为200~1500m
3.2 全球资源分布
全球天然气水合物资源量估计值为2.1×10¹⁶m³，其中海域占95%以上，冻土区不足5%。主要分布区域如下：
| 区域 | 主要分布区 | 估计资源量（×10¹²m³） | 研究程度 |
|------|-----------|---------------------|---------|
| 太平洋 | 南海、日本南海海槽、北美西海岸 | 6000~8000 | 高 |
| 大西洋 | 北美东海岸、布莱克海台、墨西哥湾 | 3000~5000 | 中 |
| 印度洋 | 印度克拉拉盆地、孟加拉湾 | 2000~3000 | 中 |
| 北冰洋 | 东西伯利亚海、波弗特海、加拿大北极 | 4000~6000 | 低 |
| 冻土区 | 西伯利亚（麦索亚哈）、阿拉斯加北坡、加拿大马更些三角洲、中国祁连山 | 100~300 | 中 |
四、天然气水合物的勘探识别技术
4.1 地震BSR技术
似海底反射层（Bottom Simulating Reflector, BSR）是识别天然气水合物最有效的地球物理标志。BSR平行于海底地形，与水合物稳定带底界深度吻合，表现为高振幅、负极性、与地层斜交的反射界面。BSR的成因是水合物稳定带底部含水合物沉积物与其下伏游离气/含水沉积物之间的波阻抗差异。
然而BSR的局限性在于：高饱和水合物地区可能不发育明显BSR（如墨西哥湾）；BSR仅指示水合物稳定带底界，不能直接反映水合物含量和空间分布。
4.2 测井识别
天然气水合物在测井曲线上呈现显著异常特征：
**电阻率**：含水合物层电阻率显著升高（从1~2Ω·m增至10~100Ω·m），饱和度越高，电阻率越大
**声波速度**：纵波速度从含水沉积物的1600~1800m/s升高至2000~3500m/s
**密度测井**：密度值略低于含水沉积物
**NMR测井**：T₂谱显示束缚水信号，可计算水合物饱和度
**成像测井**：在裂缝型水合物储层中可识别裂缝方向和水合物充填特征
4.3 钻探取心与保压取心
保压取心是获取原位状态下天然气水合物样品的唯一可靠手段。保压取心工具（如HYACINTH、PCS、FPC等）可在保持储层压力条件下将含天然气水合物的岩心提升至地表，然后进行快速降压或恒温恒压转移至实验室分析。保压岩心分析可精确测定：
水合物饱和度（XRD、Raman光谱、核磁共振）
微观分布模式（CT扫描、SEM）
力学性质（三轴压缩试验）
分解动力学特征
五、天然气水合物开采技术
5.1 降压法
降压法通过降低储层压力打破水合物相平衡，促使水合物分解产气。降压法是目前技术最成熟、经济性最优的天然气水合物开采方法。其核心原理是：从生产井中抽汲流体（水或气）降低井底压力，当压力低于水合物相平衡压力时，水合物开始分解。
降压法的关键技术参数：
**生产压差**：通常为1~5MPa，需平衡产气速率与储层稳定性
**井底流压**：海域试采通常设定在5~10MPa（低于相平衡压力2~5MPa）
**产气速率**：取决于储层渗透率、水合物饱和度和降压幅度
日本南海海槽试采：2013年，日本在南海海槽AT1站位实施了全球首次海域天然气水合物降压试采，通过电潜泵排水降压6天，累计产气约12万m³，平均日产量约2万m³。2017年进行了第二次试采，通过砂控完井和优化排采参数，连续产气12天，累计产气约4万m³（受砂堵影响提前终止）。
5.2 热激法
热激法通过向水合物层注入热流体（热水、蒸汽）或加热，提高储层温度至相平衡温度以上，促使水合物分解。热激法的优势在于产气速率可控、不受储层渗透率限制；其局限在于能量效率低（热损失大）、加热成本高。
关键技术方案包括：
**热水循环**：注入80~100°C热水，产出液经地面分离后循环利用
**井下电加热**：利用电阻加热或微波加热直接作用于水合物层，减少热损失
**蒸汽吞吐**：注入高温蒸汽形成"加热带"，提高波及范围
加拿大在Mallik冻土区进行了多轮热激试采（2002、2007—2008年），采用热水循环注入技术，2008年试采实现累计产气约1.3万m³，产气持续6天。热激法的能量比（产气能量/注入热量）仅为3~10，经济性有待改善。
5.3 注剂法
注剂法通过向水合物层注入化学抑制剂（甲醇、乙二醇、盐水等）降低水合物的相平衡温度，在恒定温度下促使水合物分解。注剂法的核心优势是可降低相平衡条件，但存在成本高、环境污染和反应速率慢等问题。
常用的水合物抑制剂包括：
**热力学抑制剂**：甲醇、乙二醇、NaCl/CaCl₂盐水，可降低水合物形成温度1~5°C
**低剂量水合物抑制剂（LDHI）**：动力学抑制剂（PVCap、PVP等）和抗团聚剂，使用浓度仅为1%~3%（重量比）
5.4 CO₂置换法
CO₂置换法利用CO₂水合物比CH₄水合物更稳定的热力学特性（CO₂水合物的相平衡温度比CH₄水合物高约5~10°C），将CO₂注入到水合物储层中，CO₂分子"优先占据"水合物笼格，置换出CH₄分子，同时实现CH₄开采和CO₂封存的双重效益。
CO₂置换法的核心优势：
1. **维持地层稳定性**：置换过程中水合物晶格结构基本保持不变，不降低地层力学强度
2. **碳负排放**：每产出1mol CH₄，可封存约0.5~1.0mol CO₂
3. **无需大量排水**：避免降压法带来的地层沉降和水处理问题
美国在阿拉斯加北坡Ignik Sikumi油田进行了首次CO₂/CH₄置换试采（2012年），注入CO₂/N₂混合气（23%CO₂+77%N₂），累计产气约3万m³，置换效率约50%，验证了技术可行性。中国的南海神狐海域试采也在探索CO₂置换+降压联合开采技术。
5.5 各国试采进展对比
| 国家 | 试采地点 | 时间 | 开采方法 | 累计产气量（m³） | 持续时间 | 主要成果 |
|------|---------|------|---------|----------------|---------|---------|
| 加拿大 | Mallik冻土区 | 2002/2007/2008 | 热激/降压/注剂 | 1.3万 | 6天 | 首次证实冻土区试采可行性 |
| 美国 | 阿拉斯加Ignik Sikumi | 2012 | CO₂置换 | 3万 | 30天 | 验证CO₂置换技术 |
| 日本 | 南海海槽AT1 | 2013/2017 | 降压法 | 16万 | 6/12天 | 全球首次海域试采 |
| 中国 | 南海神狐海域 | 2017/2020 | 降压+水平井 | 86万 | 60天 | 全球产气量纪录 |
| 韩国 | 郁龙盆地 | 2015/2018 | 降压法 | - | 试验阶段 | 技术验证 |
| 印度 | 克拉拉盆地 | 2020 | 降压法 | - | 预试采 | 获得地质数据 |
六、中国天然气水合物研究进展
6.1 南海神狐海域
中国南海神狐海域是全球天然气水合物研究的热点区域。该区位于珠江口盆地南部大陆坡，水深800~2000m，水合物稳定带厚度100~400m。2007年中国在神狐海域首次钻获天然气水合物实物样品，标志着中国成为第四个（继美国、日本、印度之后）在海域钻获水合物样品的国家。
2017年首次试采：采用降压法（潜水泵排水）在神狐海域SH-1站位进行了持续60天的天然气水合物试采，累计产气86万m³，日均产气1.43万m³，创造了当时全球海域天然气水合物试采的产气总量和日均产气量两项纪录。
2020年第二次试采：在首次试采经验基础上，采用"水平井+降压法"技术方案，在1年的时间里产气总量超过140万m³，日均产气量达2.87万m³，再次刷新全球纪录。水平井技术的应用使得泄流面积大幅增加，产气效率提高了约2倍。
6.2 祁连山冻土区
2008—2009年，中国在青海省祁连山南麓的多年冻土区钻获天然气水合物实物样品，使中国成为第一个在中低纬度冻土区发现天然气水合物的国家。祁连山冻土区水合物赋存于侏罗系泥岩、油页岩和砂岩的裂隙中，埋深130~400m，冻土层厚度约50~100m。
尽管冻土区水合物资源规模有限，但为高海拔冻土区水合物基础研究提供了宝贵的第一手资料。目前祁连山冻土区水合物研究的重点转向基础物性研究和环境效应评价。
6.3 技术水平与突破
中国在天然气水合物领域取得了一系列重要技术突破：
1. **高精度勘探技术**：形成了基于BSR和AVO的天然气水合物地震识别技术体系，勘探成功率超过70%
2. **保压取心技术**：自主研发的海域天然气水合物保压取心工具（HPC）可在3000m水深条件下保持原始地层压力，保压率>90%
3. **试采工程关键技术**：攻克了水合物层防砂、井壁稳定、气水分离等工程难题
4. **环境监测体系**：建立了覆盖试采区的水体、大气和海底环境监测网络
5. **三维数值模拟平台**：开发了具有自主知识产权的天然气水合物开采全物理过程数值模拟软件
七、环境影响与安全风险
7.1 甲烷泄漏
天然气水合物分解释放的甲烷是一种强效温室气体（温室效应是CO₂的25~28倍）。大规模天然气水合物开采可能导致的甲烷泄漏风险不可忽视。主要风险环节包括：
**井筒完整性问题**：水合物分解产生的气体在井筒中可能形成二次水合物堵塞，导致井控失控
**海底滑坡风险**：水合物分解降低海底沉积物的胶结强度，可能诱发海底滑坡
**钻井安全风险**：水合物层钻井过程中的分解气侵可能导致井涌甚至井喷
7.2 海底稳定性
天然气水合物对海底沉积物的胶结作用具有重要的力学意义。水合物分解可使沉积物的剪切强度降低50%~80%，可能导致：
**海底沉降**：水合物层厚度30m、饱和度30%的储层分解后，预计海底沉降量可达0.5~2.0m
**海底滑坡**：大陆坡水合物分解是海底滑坡的重要诱发因素。回顾性研究表明，挪威Storegga滑坡（距今约8200年）即与天然气水合物分解密切相关
7.3 环境监测与保护措施
为保障天然气水合物的绿色开采，必须建立全生命周期的环境监测体系：
**海底压力与温度监测**：实时监控储层压力和温度变化
**海底地形监测**：采用InSAR、多波束测深和深海坐底观测系统监测海底变形
**甲烷通量监测**：海水甲烷浓度、海底气泡通量和大气甲烷浓度
**生态效应评估**：水合物区底栖生物群落和微型生物群落的动态监测
八、未来展望与发展方向
天然气水合物的商业化开发利用仍面临资源评价精度、开采经济性和环境安全性三大挑战。未来研发重点将聚焦以下方向：
1. **高效开采技术**：发展CO₂置换+降压联合开采技术、微波/超声波辅助分解技术、多分支水平井钻完井技术
2. **储层改造技术**：针对低渗水合物储层（黏土质、粉砂质）开发出有效的增产措施
3. **智能化开采**：基于数字孪生和AI的天然气水合物开采优化管控系统
4. **开采环境安全**：建立天然气水合物开采全流程环境风险评估与防控技术体系
5. **商业化路径**：开展天然气水合物开采的全生命周期经济性评价，探索与CCUS耦合的绿色开发模式
九、结语
天然气水合物作为全球储量最大的非常规天然气资源，其战略价值已为国际社会广泛认可。经过半个多世纪的科学研究和技术攻关，天然气水合物的基础理论不断丰富，勘探识别技术日趋成熟，试采技术取得重大突破。中国在南海神狐海域连续创造试采产气量世界纪录，展示了在天然气水合物领域的技术实力。
然而，天然气水合物的商业化开发仍处于起步阶段——要真正实现从"科学试采"到"商业开发"的跨越，还需要在开采成本、环境安全和政策支持三方面取得协同突破。可以预见，随着全球能源转型加速和碳中和技术的发展，天然气水合物有望在2035—2045年间实现商业化开发，成为全球能源格局中的重要组成部分。
————————————————————————————————————————
相关数据图表

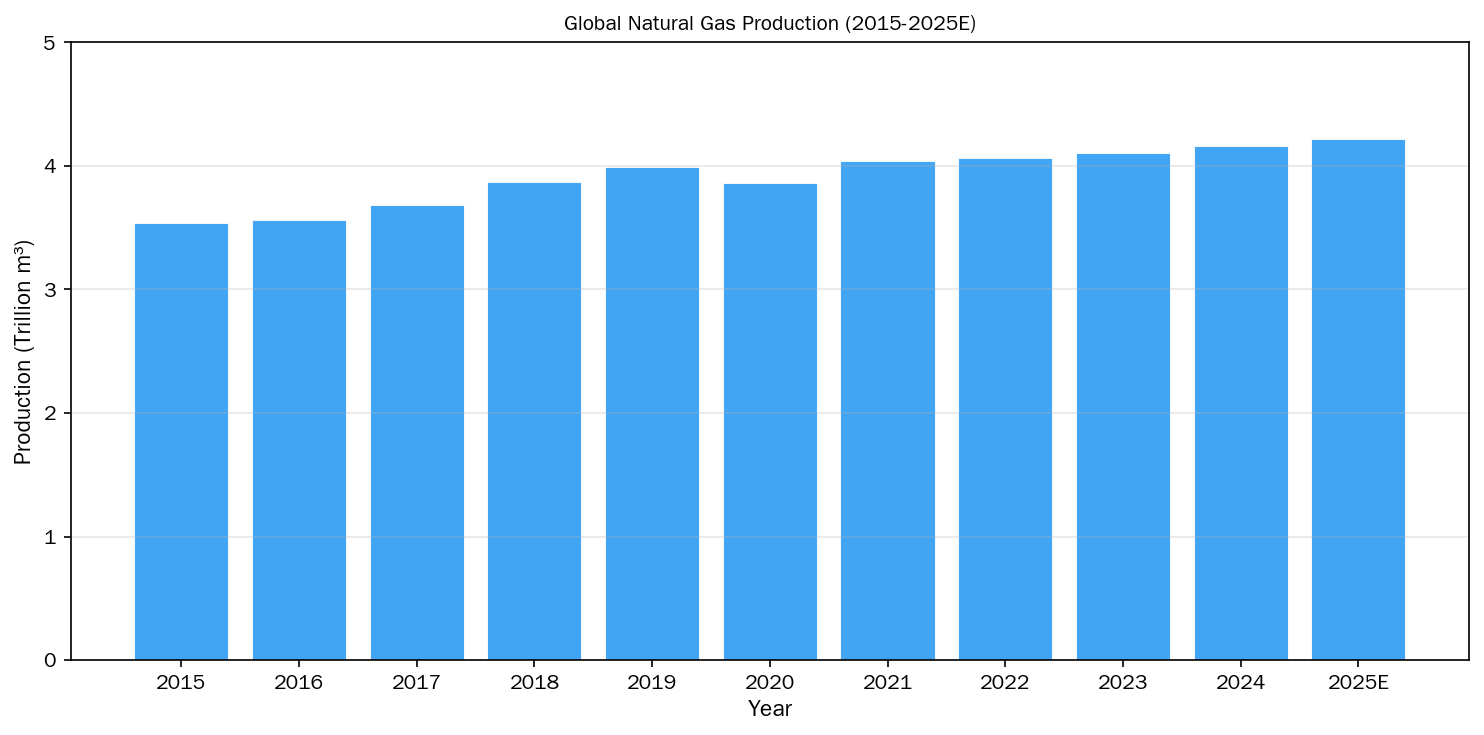

图：相关数据可视化
